COD: BTAEMEQV

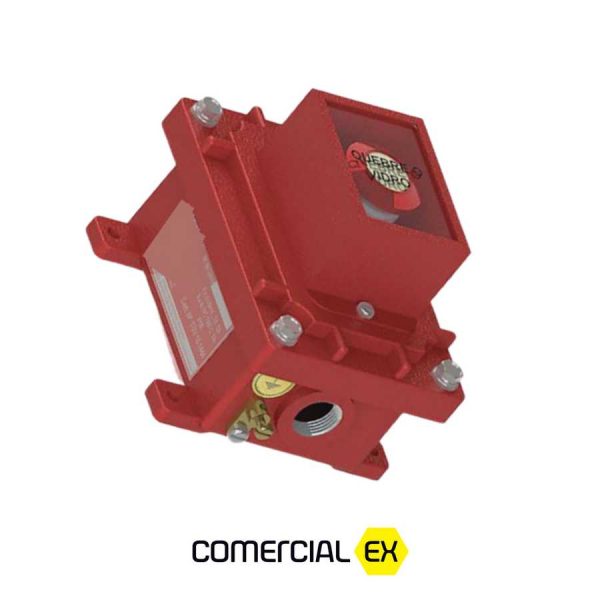

BOTOEIRA DE EMERGÊNCIA QUEBRA VIDRO À PROVA DE EXPLOSÃO

Botoeira de emergência quebra vidro à prova de explosão, com martelinho preso por corrente e pintura vermelha de alta visibilidade, para acionamento rápido em áreas classificadas.

  • Proteção: Ex db IIB+H₂ Gb
  • Poeiras: Ex tb IIIC Db
  • Zonas: 1, 2 e 22
  • Grau de proteção: IP66W
  • Construção: alumínio copper-free com pintura epóxi vermelha
  • Entradas: duas furações BH de 3/4″ NPT

Catálogo de Botoeiras Ex (PDF)

Selecione a(s) variação(ões) do produto para adicionar à cotação

BOTOEIRA DE EMERGÊNCIA QUEBRA VIDRO À PROVA DE EXPLOSÃO (TIPO MARTELINHO)

A Botoeira de Emergência Quebra Vidro à Prova de Explosão para áreas classificadas atende às Zonas 1, 2 e 22. O grau de proteção IP66W garante vedação eficiente contra poeira, água e condições severas de operação.

O equipamento é desenvolvido com alumínio de alta resistência mecânica e à corrosão, permitindo uso em ambientes industriais críticos, onde confiabilidade e robustez são essenciais para sistemas de parada de emergência. A tampa é fixada ao corpo por parafusos sextavados com arruelas de pressão em aço inox, assegurando vedação segura e durabilidade.

A Botoeira de Emergência Quebra Vidro possui duas entradas rosqueadas padrão 3/4” NPT, permitindo a passagem de cabos para instalação elétrica. O acabamento em pintura epóxi cinza Munsell N6.5 oferece proteção adicional contra agentes corrosivos e desgaste industrial. O equipamento também inclui terminal de aterramento para cabos de até 6 mm², garantindo segurança elétrica durante a operação.

Características Construtivas da Botoeira de Emergência Quebra Vidro

  • Corpo em alumínio: estrutura robusta, projetada para suportar impactos mecânicos, corrosão e ambientes industriais severos
  • Sistema de fixação reforçado: parafusos sextavados e arruelas de pressão em aço inox, garantindo vedação eficiente e segurança estrutural
  • Entradas rosqueadas padrão 3/4″ NPT: permite a instalação de eletrodutos e passagem segura de cabos elétricos
  • Pintura epóxi industrial: acabamento em epóxi cinza Munsell N6.5, com elevada resistência química e mecânica. Outras cores podem ser fornecidas sob consulta
  • Terminal de aterramento integrado: compatível com cabos de até 6 mm², contribuindo para a segurança elétrica da instalação

Instalação e Manutenção da Botoeira de Emergência Quebra Vidro

  • Cuidados com juntas e roscas: durante a instalação, é importante evitar danos às superfícies flangeadas e roscadas, mantendo a integridade da vedação do equipamento.
  • Aplicação de graxa protetora: recomenda-se aplicar graxa adequada nas roscas para melhorar a vedação e prolongar a vida útil das conexões.
  • Segurança durante manutenção: produtos inflamáveis não devem ser utilizados em processos de lubrificação ou proteção, garantindo a segurança do equipamento em áreas classificadas.

Dimensões:

Tipos de Montagem Disponíveis

A botoeira pode ser fornecida com diferentes configurações de montagem para atender às necessidades de instalação em ambientes industriais, painéis elétricos ou estruturas externas.

Certificações e Marcação de Segurança

  • Marcação para áreas classificadas: equipamento certificado com marcação Ex db IIB+H₂ Gb; Ex tb IIIC Db, adequado para atmosferas explosivas com presença de gases e poeiras combustíveis.
  • Grau de proteção IP66W: a Botoeira de Emergência Quebra Vidro possui vedação IP66W, oferecendo proteção contra poeira e jatos de água.
  • Classificação de zonas: indicado para utilização nas Zonas 1, 2 e 22, conforme classificação de áreas com risco de explosão.
  • Grupos de proteção: compatível com os grupos IIA, IIB+H₂, IIIA, IIIB e IIIC, atendendo diferentes tipos de atmosferas explosivas.

Perguntas Frequentes (FAQ) — Botoeira de Emergência Quebra Vidro à Prova de Explosão

O que é uma botoeira de emergência quebra vidro?

A Botoeira de Emergência Quebra Vidro é um dispositivo de segurança utilizado para acionamento manual de sistemas de parada de emergência. O acionamento ocorre após a quebra do visor de proteção.

Para que serve o sistema martelinho na botoeira?

O martelinho é um item de impacto usado nas botoeiras de emergência quebra vidro para romper o visor de proteção que cobre o botão de acionamento. Fica preso à botoeira por uma corrente, facilitando o acesso em casos de emergência.

Em quais ambientes a botoeira quebra vidro é utilizada?

Esse tipo de botoeira é utilizado em áreas industriais classificadas, como refinarias, indústrias químicas, plataformas offshore, áreas com gases inflamáveis ou poeiras combustíveis.

Qual o grau de proteção da botoeira?

A botoeira possui grau de proteção IP66W, oferecendo alta resistência contra poeira, água e ambientes agressivos.

A botoeira pode ser instalada em áreas com risco de explosão?

Sim. A Botoeira de Emergência Quebra Vidro possui certificação para uso em áreas classificadas, incluindo Zonas 1, 2 e 22.

APLICAÇÕES:

Áreas industriais, indústrias com áreas classificadas com gases ou poeiras, indústrias químicas, de processo, depósitos de produtos inflamáveis, plataformas, refinarias, indústrias farmacêuticas, silos, indústrias alimentícias, etc...

PLATAFORMAS

REFINARIAS

INDÚSTRIA NAVAL

DEPÓSITO DE INFLAMÁVEIS

INDÚSTRIAS QUÍMICAS

INDÚSTRIAS FARMACÊUTICAS

SILOS E ARMAZÉNS

PETROQUÍMICAS
